SW排查与修复：当模型报错时，你应遵循的“诊断流程图”

引言：从“盲目尝试”到“系统诊断”

面对特征树上一片刺眼的黄色警告或红色错误，很多工程师会感到无从下手。盲目地删除重建或随意编辑参考，可能导致问题恶化。遵循一个清晰的“诊断流程图”，可以帮你系统化地定位和解决问题。

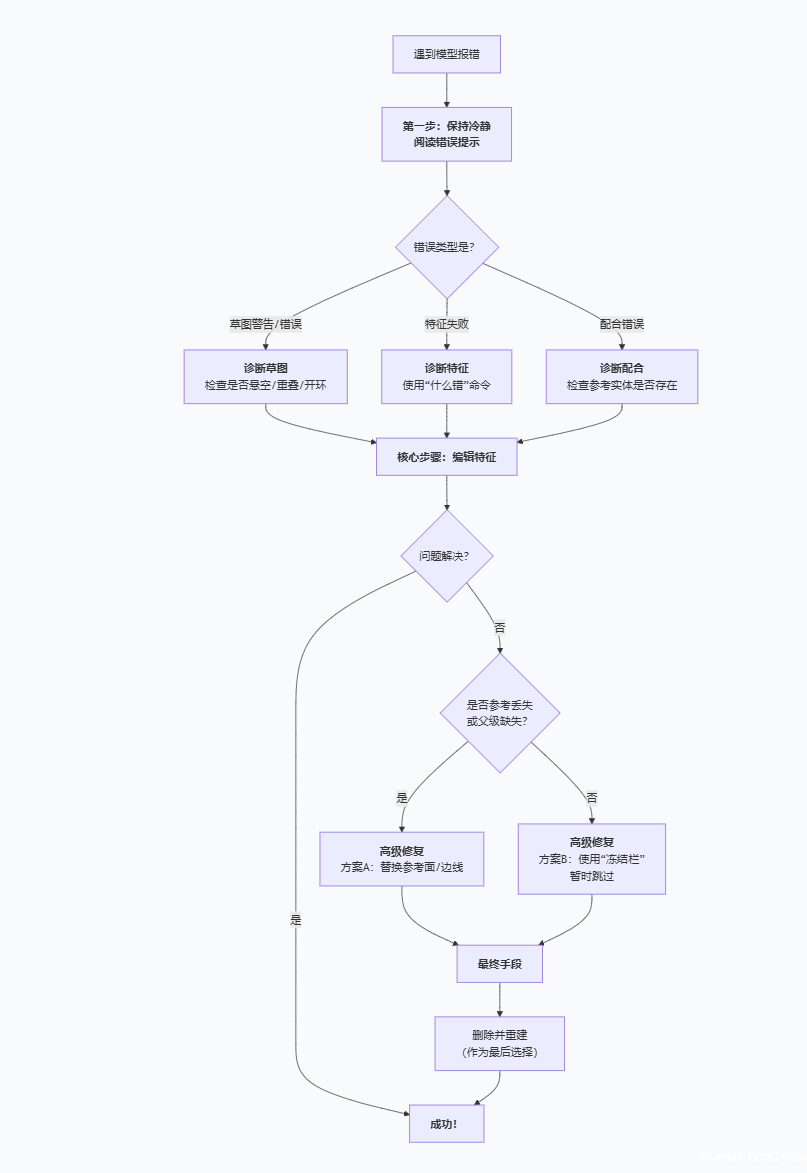

请遵循以下诊断流程：

流程详解与操作心法：

• 第一步：阅读错误提示
  SolidWorks的错误提示通常非常具体。比如“此草图含有一个不再存在的参考”，直接告诉你问题是“悬空定义”。

• 核心步骤：编辑特征
  右键报错特征 -> “编辑特征”。通常系统会带你进入问题所在的环境。对于草图，进入“编辑草图”，此时悬空的参考（通常是粉色或绿色的点/线）会显现出来。

• 高级修复方案：

  • A. 替换参考： 如果只是某个参考面被删除了，你可以手动为该特征或配合重新选择一个等效的、正确的新参考面。

  • B. 使用冻结栏： 对于非常复杂的模型，一个底层小错误可能导致顶层大量报错。你可以使用“冻结栏”暂时冻结报错特征之前的所有特征，让模型先重建起来，再逐个解冻和修复，实现“分而治之”。

• 最终手段：删除重建
  这是最后的选择。但在删除前，请做好记录，或者使用“另存为”备份一个版本，防止数据丢失。

总结：

面对报错，一个有条理的诊断思维远比胡乱点击有效。熟练掌握这个流程图中的方法和工具，你将能从容应对绝大多数建模错误，大大减少排查时间，提高模型的可维护性和稳健性。
