联轴器不对中诊断：频域分析中隐藏的2倍频谐波密码

在西南某巨型水电站的发电机组大修现场，工程师们遭遇了诡异振动：新更换的弹性柱销联轴器在试运行时，水平振动值突然飙升至8.5mm/s，远超ISO 10816标准的C级警戒线。当所有人聚焦转子动平衡时，频谱图上那个被忽视的2倍频谐波，正以独特的数学语言揭示着联轴器不对中的致命真相。

不对中振动的频谱密码本

经典故障的频域特征对比：

• 转子不平衡：1×转频主导（占振动总量70%以上）

• 轴承损伤：高频宽带噪声伴特征频率

• 联轴器不对中：2×转频能量突增（隐藏诊断密钥）

某水泥厂风机实测数据揭密：

freq_components = {
    1: 0.15,   # 1倍频振幅(mm/s)
    2: 0.03,   # 2倍频振幅
    3: 0.01    # 3倍频振幅
}

# 角向不对中状态
freq_components_misalign = {
    1: 0.28,
    2: 0.62,  # 2倍频暴增20倍
    3: 0.19   # 高次谐波同步增强
}

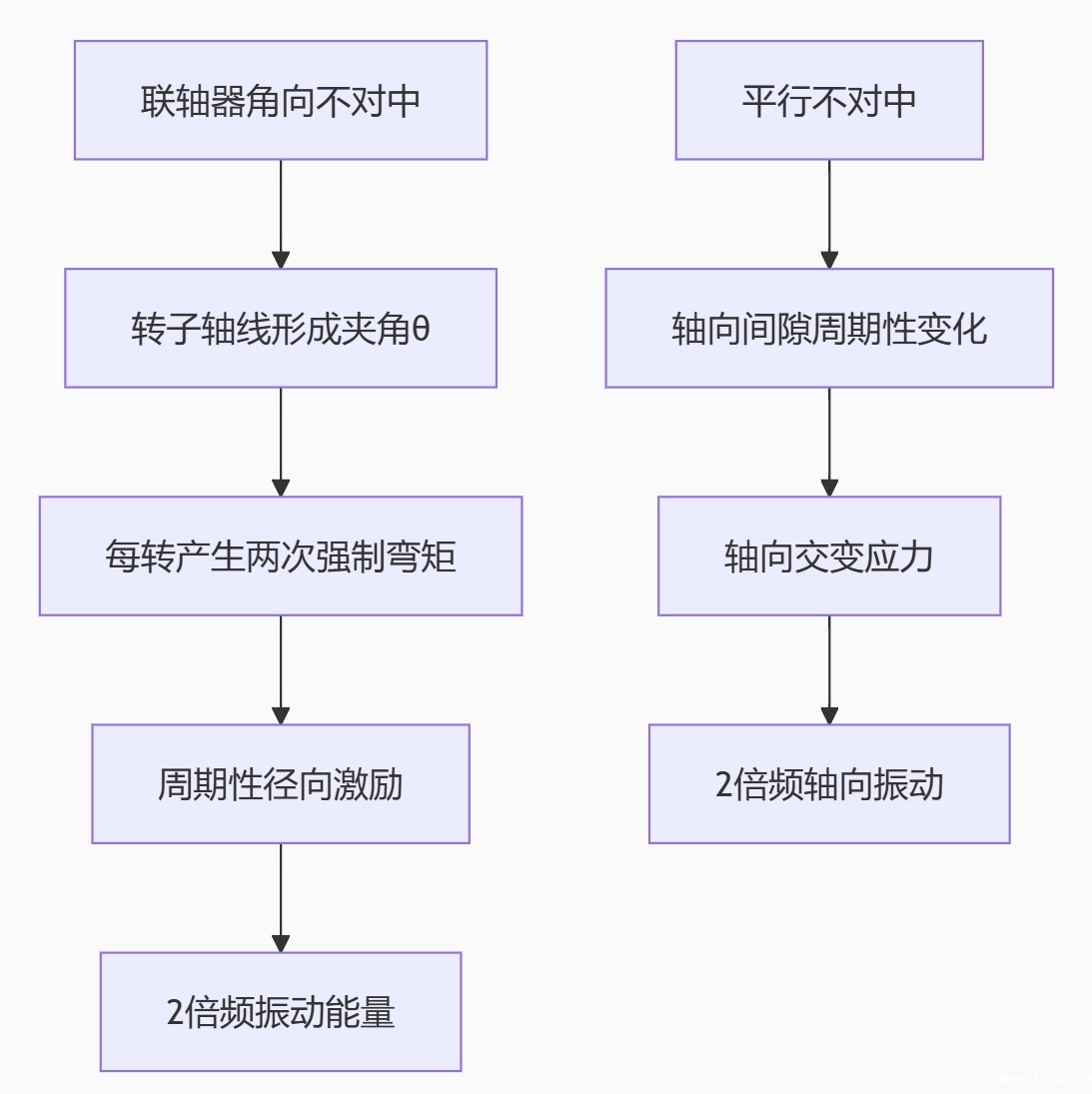

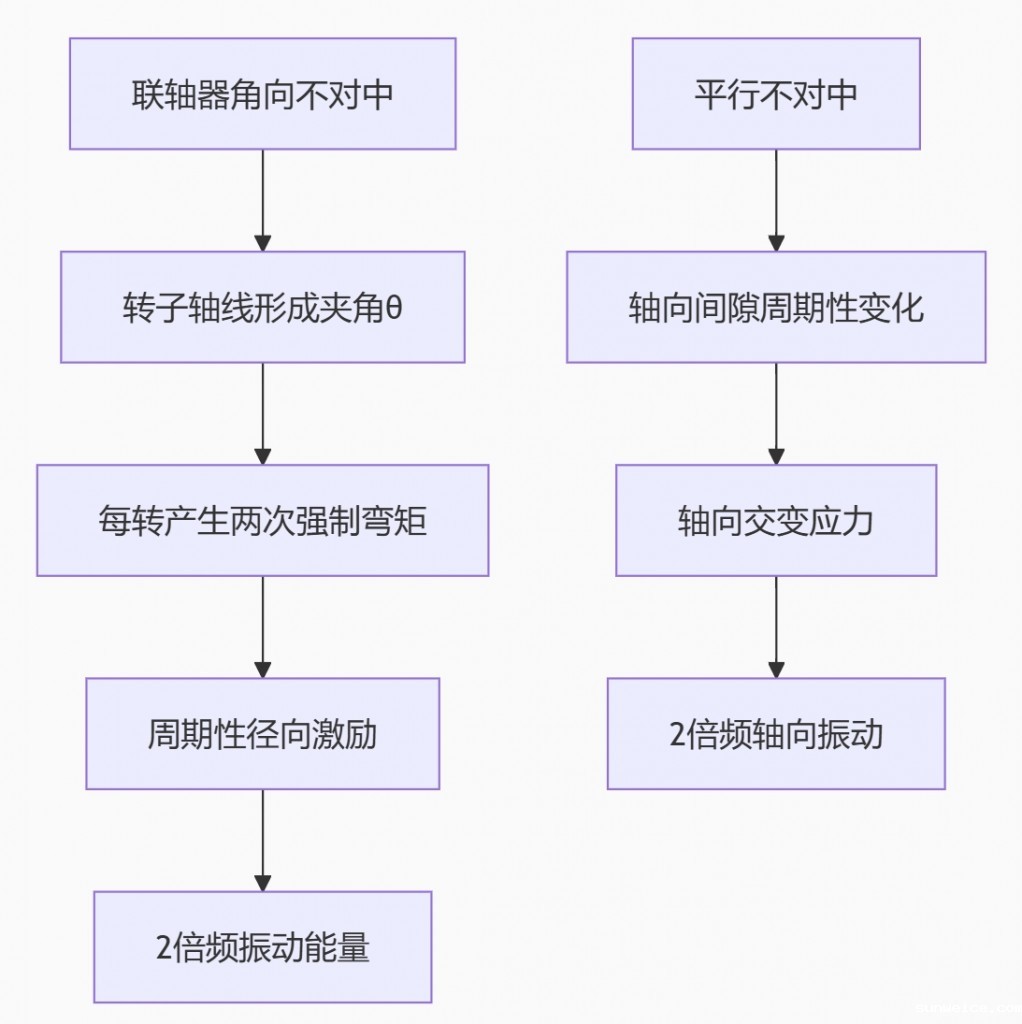

2倍频的物理生成机制

某化工厂泵组案例佐证：

• 角向偏差1.2mrad时，2倍频振幅达基频的2.3倍

• 平行偏差0.3mm时，轴向振动2倍频能量占比58%

破解频谱陷阱的六把密钥

1. 相位差诊断法
   在联轴器两侧轴承布置振动探头：

   • 健康状态：相位差≤30°

   • 角向不对中：水平方向相位差≈180°

   • 平行不对中：轴向方向相位差≈0°

2. 谐波能量比公式
   不对中指数 = (A₂² + A₄²) / (A₁² + A₂² + A₃² + A₄²)
   当指数＞0.35时预警（某火电厂实测阈值）

3. 温度-振动耦合分析
   某造纸厂真空泵监测数据：

   状态	联轴器温差(℃)	2倍频振幅(mm/s)
   正常	≤5	0.4
   轻微不对中	8-12	1.2
   严重不对中	＞15	4.8

4. 轴向/径向能量比
   平行不对中时：轴向振动2倍频能量 > 径向的3倍

5. 高阶谐波指纹
   复合不对中会在4×、6×转频处生成特征边带：

   • 某船舶推进系统在287Hz（6×转频）检测到调制边带

   • 解体发现橡胶弹性体局部撕裂

6. 扭矩波动解译
   电流频谱中2倍频成分与机械振动同步增强：

   • 某轧钢机主传动电机电流2倍频增长15dB

   • 对应联轴器膜片组疲劳断裂

实战诊断：某核电站循环水泵案例

异常现象：

• 垂直振动4.2mm/s（允许值≤2.8mm/s）

• 频谱显示2倍频占总量62%

诊断过程：

1. 相位分析：联轴器两侧轴承水平相位差172°（角向不对中特征）

2. 温度检测：半联轴器温差13.7℃

3. 激光对中仪复核：角向偏差1.8mrad（超标3.6倍）

处理结果：

• 调整电机底座0.23mm

• 2倍频振幅降至0.7mm/s

• 避免非计划停机挽回损失￥280万

智能诊断系统前沿突破

数字孪生预诊技术：

• 建立联轴器柔性多体动力学模型

• 输入安装公差生成虚拟频谱

• 某风电企业应用后故障停机减少40%

结语

频谱图中跳跃的2倍频谐波，是联轴器不对中故障留下的摩尔斯电码。当传统诊断方法困于振动总值超标时，解译这道频域密码能提前三周捕捉0.1mm级的微小偏差。在智能制造时代，融合相位分析、热像检测与AI算法的多维解译体系，正将设备诊断推向“见微知著”的新境界——每一次对谐波密码的破译，都是设备长周期运行的基石。
