液压缸爬行复仇记：导向带摩擦力与油液含气量的共谋

在苏州某精密注塑厂的恒温车间里，一套价值千万的模具正经历着诡异折磨：每当液压缸推动模具闭合至最后5毫米，活塞杆便如醉汉般颤抖爬行，在模具表面留下蛛网般的压痕。愤怒的德国工程师将矛头指向伺服阀，却不知真正的元凶正潜伏在液压缸的阴影里——导向带与含气油液组成的致命同盟，已悄然劫持了系统的运动精度。

爬行现象的双重阴谋

• 导向带的“粘滑陷阱”
  某200吨压机实测显示：当导向带摩擦系数从0.08升至0.15（因油液污染老化），启动力需增加40%。活塞在低速运动时陷入“静止-滑动-静止”的死循环，产生0.05mm/s的间歇性跳跃。

• 油液含气的“弹性阴谋”
  含气量1.5%的液压油体积弹性模量骤降至纯油的30%，某注塑机保压阶段出现12μm振幅的压力脉动，相当于在油液中埋入隐形弹簧。

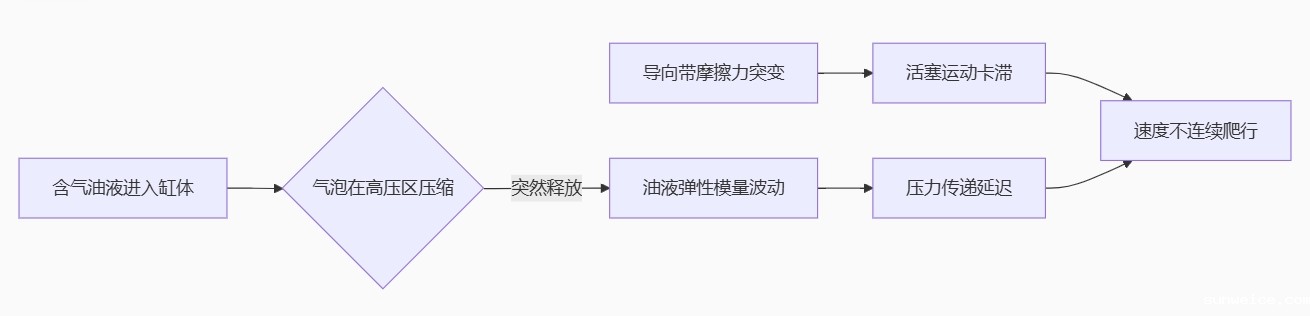

共谋的协同杀伤链



复仇行动：破解协同绞杀

1. 导向带摩擦力的驯化

   • 材料革命： 某汽车焊装线采用改性PTFE+青铜粉导向带，在含气油液中摩擦系数稳定在0.06±0.01（传统聚氨酯波动达0.12~0.18）

   • 结构陷阱： V型导带截面设计使油膜压力随负载自动调节，摩擦力波动降低70%

   • 表面织构： 激光微坑处理（直径50μm/深15μm）在导带表面构建储油单元，爬行临界速度从3mm/s降至0.8mm/s

2. 油液含气量的绞杀

   • 真空脱水： 在线真空滤油机将含气量锁定在0.3%以下，某精密压铸机实测油液弹性模量回升至1400MPa（国标≥800MPa）

   • 流道狙击： 在缸筒进油口设置45°螺旋槽，气泡分离效率提升至92%（传统直管仅65%）

   • 纳米捕手： 磁性纳米粒子（Fe3O4@SiO2）主动吸附微气泡，含气量超限时自动报警

复仇者装备：数字猎杀系统

• 摩擦力指纹仪： 在活塞杆安装应变片阵列，实时绘制摩擦力分布云图

  text

   某液压缸诊断数据：

  正常区摩擦力：120±10N
  异常爬行区：峰值达380N（导带局部变形）

• 含气量哨兵： 超声波传感器通过声速变化检测含气量，精度达0.1vol%

• 动态刚度盾牌： 在系统压力管路植入蓄能器，补偿含气油液导致的刚度损失

青岛某风电轴承厂曾因液压夹紧缸爬行导致轴承套圈椭圆度超差。实施“双杀复仇计划”后：

1. 导向带寿命从6个月延长至3年

2. 油液更换周期从2000小时提升至6000小时

3. 产品平面度波动从±15μm压缩至±3μm
   仅减少废品一项，年节约达870万元——相当于该工序整年利润的35%。

结语
当液压缸摆脱爬行的枷锁，活塞杆的运动曲线如同激光切割般利落。这场复仇的本质，是人类对微观摩擦与流体动力学混沌的精准驯化。在导向带与液压油构成的黑暗森林中，唯有同时掌控固体摩擦与气体逸散的复杂博弈，才能赢得精密驱动的终极自由。每一次平稳的行程，都是机械系统对物理法则的完美宣战。
